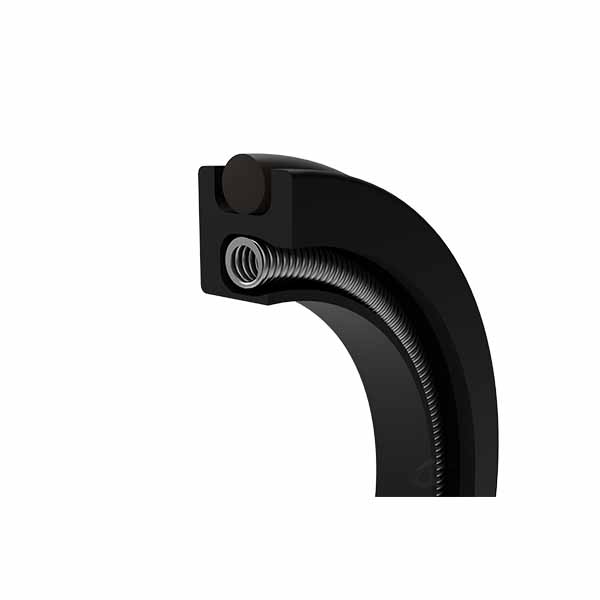

PTFE сальник с пружинным усилителем SWC-P
Рабочие условия: высокое давление, защита от загрязнения, сечение канавки составляет 5 мм и более, о-образное уплотнительное кольцо находится в середине наружного диаметра, внутренний диаметр имеет скос, усиление скользящей пружиной.
Описание
маркер
Герметик из ПТФЭ с усилением пружиной
SWC-P
Рабочие условия: высокое давление, защита от загрязнения, сечение канавки составляет 5 мм и более, о-образное уплотнительное кольцо находится в середине наружного диаметра, внутренний диаметр имеет скос, усиление скользящей пружиной.
Cвойство
Химическая устойчивость к коррозии: САПФ ( политетрафторэтилен) имеет исключительно высокую химическую устойчивость. Кроме того, что он может противостоять обычным кислотам и основаниям, он также устойчив к различным органическим растворителям, сильным окислителям и т.д. В некоторых специальных условиях химического производства, например, при работе с высококонцентрированными сильными кислотами, такими как серная кислота, азотная кислота, окись иодиста (кислота вон) и другими, или с сильными основаниями, такими как гидроксид натрия, гидроксид калия, уплотнитель для масла SWC - P с усилием пружиной и изготавливаемый из САПФ по-прежнему сохраняет стабильные характеристики. Он не подвергается коррозии, расширению при впитывании растворителей и другим проблемам, обеспечивая эффективность уплотнения.
Температурная адаптивность: Обычно рабочий диапазон температур для уплотнителей из САПФ (политетрафторэтилена) находится в интервале от -200°С до +300°С. Уплотнитель для масла SWC - P с усилием пружиной и изготовленный из САПФ, на основе стандартных показателей, за счет оптимизации состава материалов и конструкционного проектирования, способен сохранять свою упругость и свойства уплотнения в условиях кратковременного экстремального повышения температуры, приближенной к температуре разложения САПФ (400°С), а также в сверхнизкотемпературных условиях, приближенных к абсолютному_zero. Однако при использовании в таких экстремальных температурах требуется специальное проектирование и защита оборудования и системы уплотнения.
Приспособляемость к скорости вращения: Обычные уплотнители из политетрафторэтилена (ПТФЭ) могут быть использованы для уплотнения вращающихся валов с высокой скоростью вращения. Уплотнитель для масла SWC - P с усиливающей скользящей пружиной, благодаря специальному дизайну наклонной скользящей пружины и высокой структурной стабильности, при очень высоких скоростях вращения, таких как в высокоскоростных центрифугах, на главных валах авиационных двигателей и т.п., когда скорость вращения достигает десятков тысяч оборотов в минуту и выше, все же может, благодаря эффективному действию пружины, обеспечить хорошее прилегание уплотнительной губки к валу. Это позволяет уменьшить риск потери герметичности из - за таких факторов, как центробежная сила, и гарантировать надежность уплотнения при высокоскоростном вращении.
Oбласти применения-автомобильная промышленность
Система двигателя: Используется для уплотнения вращающихся деталей двигателя, таких как поршневой вал, распределительный вал и т.п. Эффективно предотвращает утечку масла, а также противостоит высокой температуре и давлению, создаваемым при работе двигателя, обеспечивая нормальную работу внутренней системы смазки двигателя и повышая надежность и долговечность двигателя.
Приспособляемость к скорости вращения: Обычные уплотнители из политетрафторэтилена (ПТФЭ) подходят для уплотнения вращающихся валов с высокой скоростью вращения. Уплотнитель для масла SWC - P с усиливающей скользящей пружиной, благодаря специальному дизайну наклонной скользящей пружины и высокой структурной стабильности, при чрезвычайно высоких скоростях вращения, например, в высокоскоростных центрифугах, на главных валах авиационных двигателей и т.д., когда скорость вращения достигает десятков тысяч оборотов в минуту и выше, по-прежнему может, благодаря эффективному действию пружины, обеспечить хорошее прилегание уплотнительной губки к валу. Это позволяет снизить риск потери герметичности из-за таких факторов, как центробежная сила, и гарантировать надежность уплотнения при высокоскоростном вращении.
Система управления: Элементы, такие как помпа усилителя рулевого управления и рулевой столб, должны выдерживать определенное давление и подвергаться динамическим движениям. Уплотнитель для масла SWC - P с усиливающей пружиной из политетрафторэтилена (ПТФЭ) не только обеспечивает надежную герметичность, но и отлично адаптируется к частым движениям системы управления. Это позволяет существенно снизить риск утечек, повысить чувствительность управления и гарантировать высокую надежность работы системы управления даже при самых сложных рабочих условиях.
Oбласти применения-химическая промышленность
Приспособляемость к скорости вращения: Стандартные уплотнители на основе политетрафторэтилена (ПТФЭ) применимы для герметизации вращающихся валов с высокой скоростью вращения. Уплотнитель для масла SWC - P с усиливающей скользящей пружиной, благодаря уникальному дизайну наклонной скользящей пружины и высокой структурной устойчивости, при чрезвычайно высоких скоростях вращения, таких как в высокоскоростных центрифугах, на валах главных валовых агрегатов авиационных двигателей и т.д., когда скорость вращения достигает десятков тысяч оборотов в минуту и выше, по-прежнему способен, благодаря эффективному воздействию пружины, обеспечить качественное прилегание уплотнительной губки к валу. Это позволяет существенно снизить риск потери герметичности из-за таких факторов, как центробежная сила, и гарантировать надежность герметизации при высокоскоростном вращении.
Приспособляемость к скорости вращения: Обычные уплотнители на основе политетрафторэтилена (ПТФЭ) могут применяться для уплотнения вращающихся валов с высокой скоростью вращения. Уплотнитель для масла SWC - P с усиливающей скользящей пружиной, благодаря специальному дизайну наклонной скользящей пружины и высокой структурной стабильности, при чрезвычайно высоких скоростях вращения, например, в высокоскоростных центрифугах или на главных валах авиационных двигателей, когда скорость вращения достигает десятков тысяч оборотов в минуту и выше, по-прежнему может обеспечить хорошее прилегание уплотнительной губки к валу за счет эффективного действия пружины. Это позволяет снизить риск потери герметичности из-за таких факторов, как центробежная сила, и гарантировать надежность уплотнения при высокоскоростном вращении.
Соединение трубопроводов: В некоторых химических трубопроводных системах с высоким давлением и высокой коррозионной активностью используется для уплотнения соединений труб, предотвращения утечки среды, гарантирования герметичности и безопасности трубопроводной системы, а также уменьшения риска безопасности и загрязнения окружающей среды, вызванных утечками.
Oбласти применения-область аэрокосмики
Авиационный двигатель: В топливной системе, смазочной системе и гидравлической системе авиационного двигателя требования к характеристикам уплотнителей чрезвычайно высоки. Уплотнитель для масла SWC - P с усиливающей пружиной из политетрафторэтилена (ПТФЭ) может обеспечить герметичность системы в экстремальных условиях, таких как высокая температура, высокое давление, высокая скорость вращения и сильные вибрации, гарантировать нормальную работу двигателя и повысить безопасность и надежность полета.
Гидравлическая система воздушного судна: Гидравлические системы, такие как шасси и система управления полетом воздушного судна, требуют надежной герметизации для обеспечения передачи давления и точности выполнения действий. Этот уплотнитель для масла может сохранить хорошие свойства герметизации в особых условиях, таких как низкая температура и низкое давление на высоких altidудах, обеспечивая стабильную работу гидравлической системы, а также гарантируя нормальную посадку, взлет и контроль положения в воздухе воздушного судна.
Oбласти применения-продуктовое и напитковое производство
Заправочное оборудование: На вращающихся деталях в линиях заправки напитков, алкогольных напитков и т.п., таких как главный вал заправочного автомата, вала вращательного крышки - наклеивающего устройства и т.п., уплотнитель для масла SWC - P с усиливающей пружиной из политетрафторэтилена (ПТФЭ) не только обеспечивает хорошее герметическое действие, предотвращая попадание загрязнителей, таких как смазка, в продукты питания и напитки, но и соответствует стандартам пищевой гигиены, не влияя на качество продукта.
Мешательное оборудование: Уплотнение перемешивающего вала оборудования, таких как перемешивающие баки и смесители в пищевом производстве, требует предотвращения утечки смазки и загрязнения пищевых сырьевых материалов. Также оно должно выдерживать операции очистки и дезинфекции, проводимые в процессе пищевого производства. Самолироточность и химическая стабильность этого уплотнителя для масла позволяют ему хорошо адаптироваться к таким условиям работы.
Уплотнитель для масла с усиливающей пружиной из политетрафторэтилена (ПТФЭ) пригоден для статических, вращающихся и reciproцирующих приложений в температурном диапазоне от низких температур до 250 °С, а также для давлений от вакуума до 100 МПа. Он способен выдерживать самые тяжелые коррозионные условия.
Данный тип уплотнителей для масла сочетает уплотнительный корпус на основе пружин в форме «U», наклонных спиральных пружин или спиральных пружин с политетрафторэтиленом (ПТФЭ) или ультравысокомолекулярным полиэтиленом (УВМПЭ), обеспечивая один из самых эффективных и универсальных методов герметизации. Пружинки из высокопрочного нержавеющей стали обеспечивают прочность и упругость для контроля нагрузки на уплотнитель, даже при экстремальных температурах, а уплотнительный корпус из политетрафторэтилена обеспечивает известные преимущества ПТФЭ, такие как низкое трение, коррозионная стойкость, герметичность и износостойкость.
Уплотнители для масла с усиливающими пружинами из политетрафторэтилена и ультравысокомолекулярного полиэтилена (УВМПЭ) пригодны для динамических и статических режимов работы, особенно для экстремальных и тяжелых условий, когда уплотнители из эластомеров не могут обеспечить требуемую эффективность.
Преимущества уплотнителей смазки с усилением пружиной из ПТФЭ
Малое трение при запуске и вращении
Почти инертный
Cтойкий к старению иembrittlement（затвердеванию）
Может быть использован в сухом шлифовании и в абразивных средах
Почти нулевой постоянный деформационный нажим
Поверхностная линия скорости может достигать 5 м/с
Варианты уплотнителей смазки из ПТФЭ и УВМПЭ
| пружинка | U | C | H |
| нагрузка | Средняя нагрузка при деформации | Равномерная нагрузка при деформации | Высокая нагрузка при деформации |
| Варианты уплотнителей смазки из ПТФЭ и УВМПЭ | -100°F to 600°F | -100°F to 450°F | -360°F to 600°F |
| Скорость вращения вала | <300 sfpm | <300 sfpm | <10 sfpm |
| Вакуумное давление | Обычно от вакуума до стандарта 3000 psi, в особых случаях может достигать 10 000 psi | Обычно от вакуума до стандарта 3000 psi, в особых случаях может достигать 10 000 psi | Обычно от вакуума до стандарта 3000 psi, в особых случаях может достигать 10 000 psi |
| другие | Конструкция с углом для очистки губки может быть применена в абразивных средах. | Существуют стандарты для легких, средних и тяжелых нагрузочных пружин. | Может быть использовано для уплотнения отверстий, валов и плоскостей под давлением. |
| Может применяться в качестве уплотнителя для отверстий, валов и уплотнения плоскостей под давлением. | Может применяться в качестве уплотнителя для отверстий, валов и уплотнения плоскостей под давлением. | - | |
| Рекомендуемые применения | переменный, для валов и для отверстий | переменный, для валов и для отверстий
Рабочие условия с сильным трением Динамические рабочие условия, температура ниже 450° по Фаренгейту. Может быть использован для малых размеров, диаметр менее 1/2 дюйма, интерфейс менее 3/32 дюйма. |
Стационарный, для валов и для отверстий
вакуумная герметизация Рабочие условия при температуре ниже -100° по Фаренгейту |
Пружинно-усиленный PTFE-сальник
связаться с нами
Сопутствующие популярные продукты

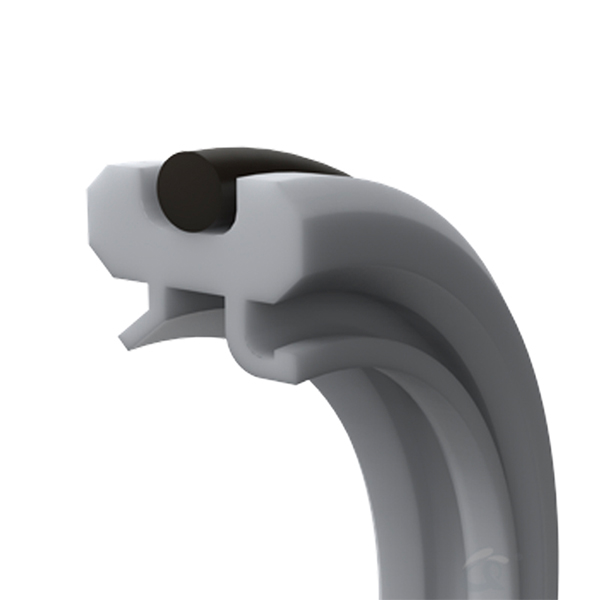

Вращательный губчатый сальник WLSH
Тоннаж головной герметичной губки увеличен, а также есть пылезащитная губка. Условия эксплуатации: низкое давление, коррозионная среда и среда с абразивными частицами

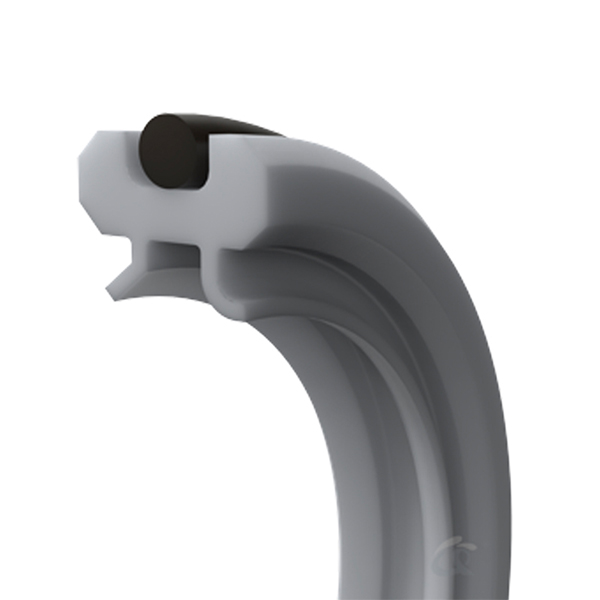

Вращательный губчатый сальник WLS
Предварительно сформованная основная губа с пылезащитной губой Эксплуатационные условия:коррозионно-активные среды низкое давление системы с низкой герметизацией.

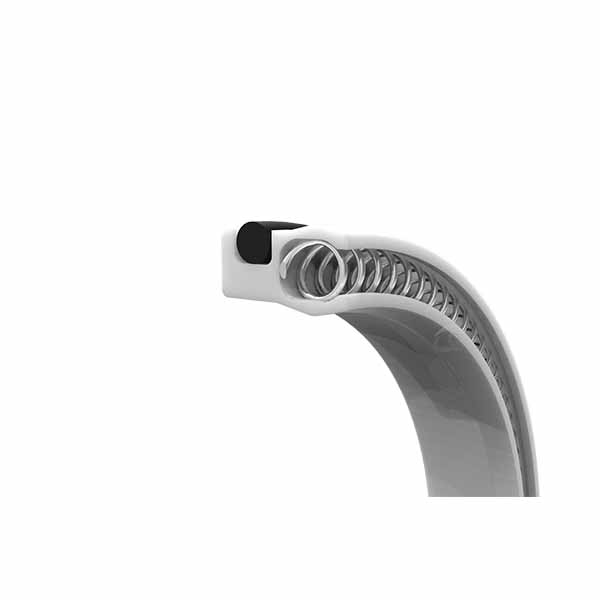

PTFE сальник с пружинным усилителем LWC-P
Условия работы: низкое трение, высокое давление, широкая канавка, отличное уплотнение Уплотнительное кольцо в основании уплотнения, внутренний диаметр скошенный, усилено косой пружиной

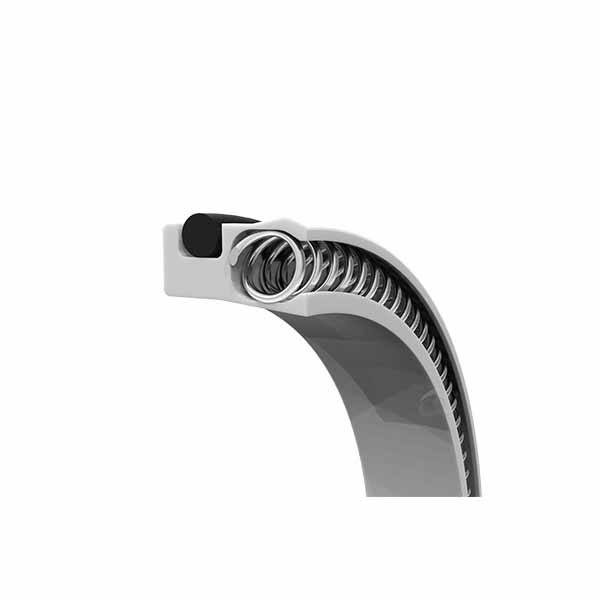

PTFE сальник с пружинным усилителем LWC-R
Условия эксплуатации: низкое трение, защита от загрязнения, высокое давление, широкая канавка Низкое давление, едкие и абразивные среды

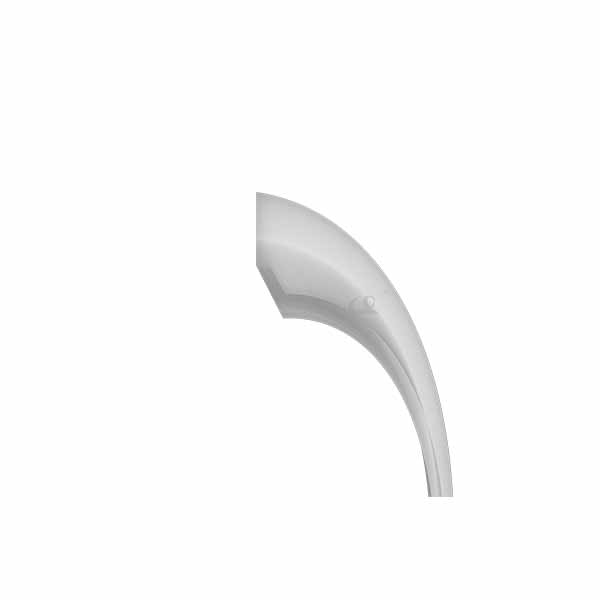

Губная пластина
Манжета масляного уплотнения из PTFE представляет собой модифицированное кольцо из PTFE, изготовленное методом механической обработки,внутренний диаметр губы немного меньше диаметра вала.
Губчатое уплотнение вращающегося вала DLP
Основная губчатая часть имеет усиливание пружиной и имеет пылезащитную губчатую часть.
Губчатое уплотнение вращающегося вала DLSH
Высокодавляющая герметизация с двумя лепестками с металлическим упорным кольцом.

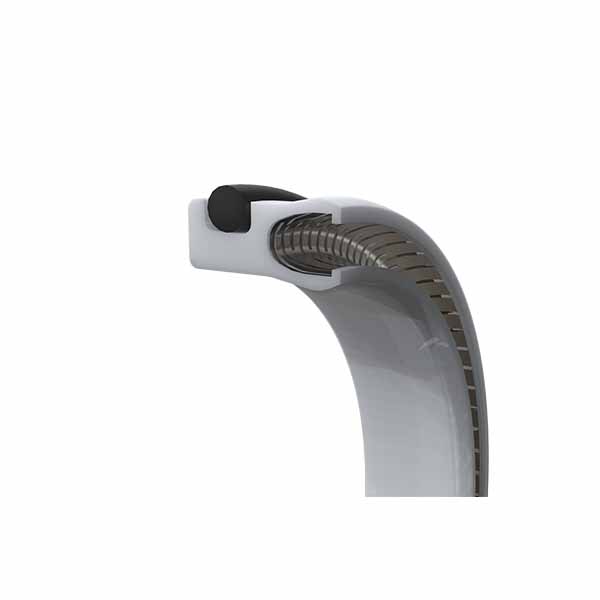

PTFE сальник с пружинным усилителем LWL-P
Условия эксплуатации: широкая канавка, высокое давление, хорошие уплотнительные свойства. Уплотнительное кольцо в основании уплотнения, скошенный внутренний диаметр, U-образное пружинное усиление

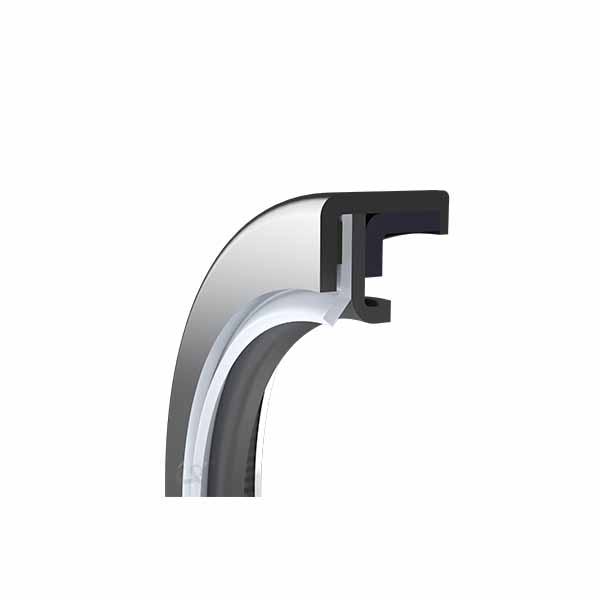

Губчатое уплотнение вращающегося вала DLE
Толщина основной зоны герметизации лепестка усилена, а также предусмотрен антипылевый лепесток.

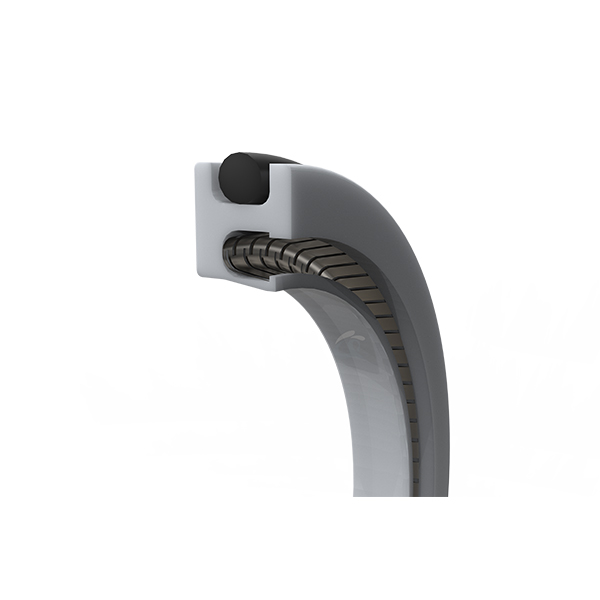

（无图）PTFE сальник с пружинным усилителем SWC-R
Рабочие условия: Высокое давление, защита от загрязнения, размер сечения канала 5 мм и более, О-образный уплотнитель расположен в середине наружного диаметра, внутренний диаметр имеет фаску, усиление с помощью U-образной пружины.

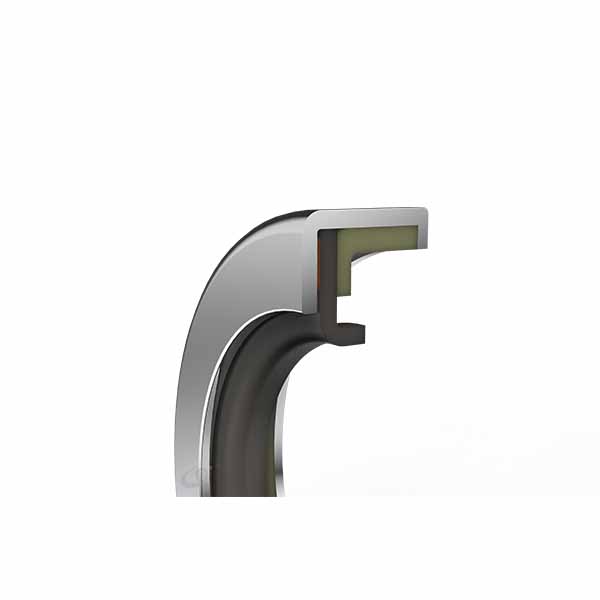

Губчатое уплотнение вращающегося вала SL-A
Одногубчатый, губа может иметь обратную линию, цельный каркас. Условия эксплуатации: низкое давление, высокая скорость, многофункциональность.

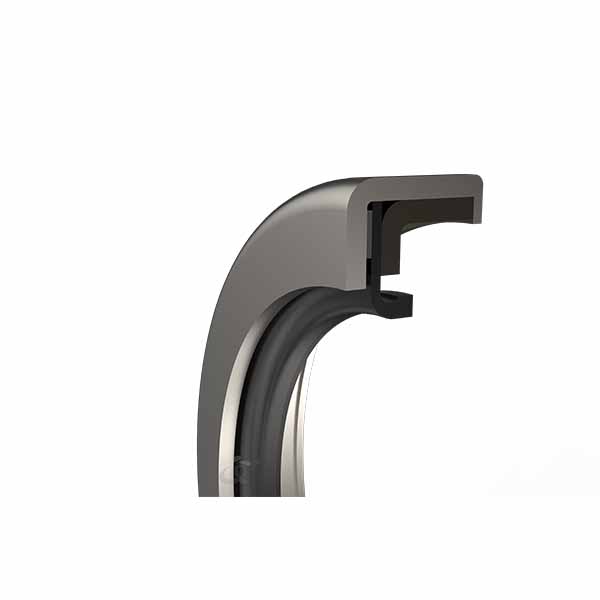

Губчатое уплотнение вращающегося вала SLE
Однотуловий, увеличение толщины зоны герметизации губки Рабочие условия: С помощью уплотнителя вращающегося вала допускается валovyй валчание в пределах 0,1 – 0,2 мм в присутствии абразивной среды.

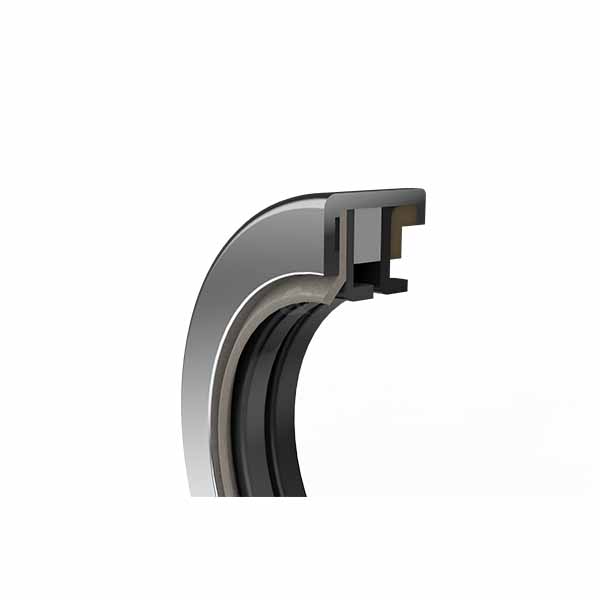

Губчатое уплотнение вращающегося вала TRIL
Двугубое уплотнение с основной губой, оснащенной пружиной, и пыльником. Условия эксплуатации: биение вала 0,1–0,3 мм или абразивные среды.

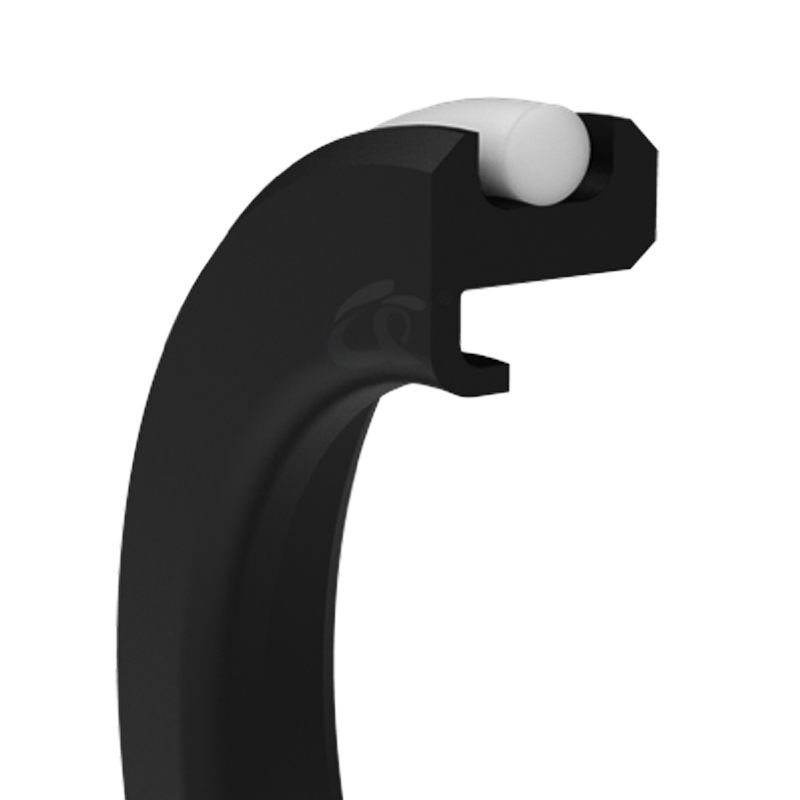

Вращательный губчатый сальник WL
Одногубый, предварительно сформованный губный край, малая радиальная сила Условия эксплуатации: низкое давление, высокая скорость, коррозионная среда, универсальное уплотнение

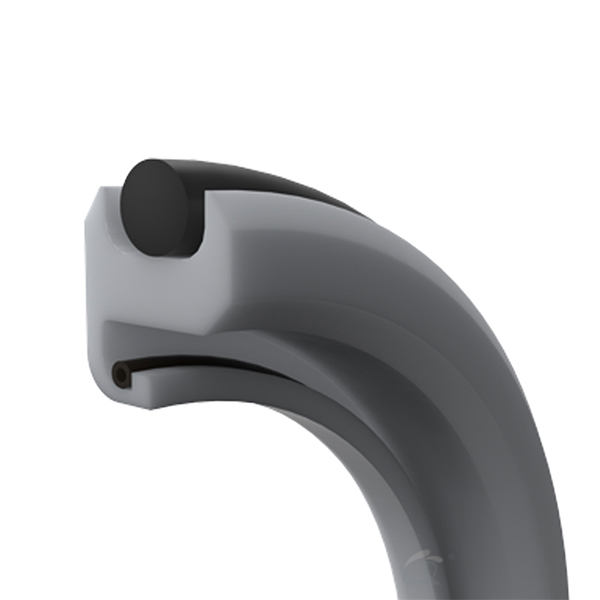

Вращательный губчатый сальник WLP
