Условия эксплуатации: низкое трение, защита от загрязнения, высокое давление, широкая канавка
Низкое давление, едкие и абразивные среды

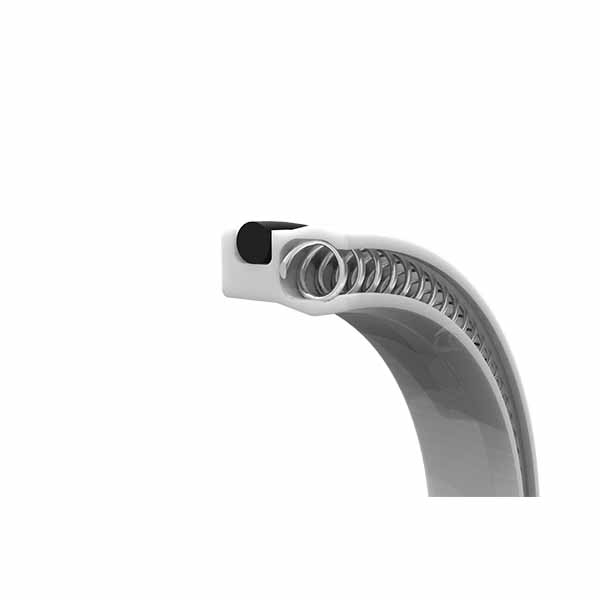

LWC-R
Условия эксплуатации: низкое трение, защита от загрязнения, высокое давление, широкая канавка
Низкое давление, едкие и абразивные среды
Принцип: Сам по себе PTFE (политетрафторэтилен) имеет чрезвычайно низкий коэффициент трения, благодаря чему масляное уплотнение из PTFE LWC - R-образной формы, армированное пружиной, имеет чрезвычайно низкое трение с вращающимся валом или возвратно-поступательными деталями во время работы. В то же время разумная конструкция пружины может гарантировать, что сальник по-прежнему будет сохранять хорошие уплотнительные свойства в условиях низкого трения и не приведет к отказу уплотнения из-за слишком малого трения.
Применение: Обычно используются в прецизионных механических системах передачи с очень высокими требованиями к потерям на трение, таких как топливные насосы для авиационных двигателей и уплотнения шпинделя для высокоточных станков с ЧПУ. В таких системах низкое трение не только повышает эффективность передачи оборудования и снижает потери энергии, но и продлевает срок службы оборудования и снижает затраты на техническое обслуживание.
Принцип: LWC - R-образные пружинные армированные PTFE сальники имеют хорошую структуру уплотнения и характеристики материала. Материал PTFE имеет гладкую поверхность и не легко прилипает к загрязнениям, что эффективно предотвращает попадание внешних загрязнений, таких как пыль и частицы, в оборудование. В то же время натяжение пружины может заставить сальник и поверхность вала сблизиться, образуя эффективный уплотнительный барьер для предотвращения проникновения загрязняющих веществ.
Применение: Широко используется в оборудовании для переработки продуктов питания и напитков, фармацевтическом оборудовании и других областях с чрезвычайно высокими требованиями к гигиене. Например, в оборудовании для розлива в пищевой промышленности и производстве напитков масляные уплотнения могут предотвратить попадание в оборудование внешних загрязняющих веществ, таких как пыль и бактерии, обеспечивая качество и безопасность продукции. В фармацевтическом оборудовании, таком как смесительное и конвейерное оборудование на линиях по производству лекарственных препаратов, масляные уплотнения, препятствующие загрязнению, могут обеспечить чистоту среды производства лекарственных препаратов и предотвратить загрязнение лекарственных препаратов.
Принцип: Усиленная пружинами конструкция улучшает уплотнительные свойства масляных уплотнений из PTFE при высоком давлении. В условиях высокого давления пружина будет создавать соответствующую упругую силу, что позволит масляному уплотнению из PTFE лучше прилегать к уплотнительной поверхности и компенсировать деформацию, вызванную давлением, тем самым эффективно предотвращая утечку среды. Кроме того, материал PTFE обладает высокой прочностью на сжатие и хорошей устойчивостью к деформации, а также может выдерживать более высокое давление.
Применение: Обычно используется в гидравлических системах, нефтехимических трубопроводах и других средах высокого давления. В гидравлических системах, таких как гидроцилиндры крупной строительной техники и гидравлические насосные станции литьевых машин, армированные пружинами политетрафторэтиленовые масляные уплотнения LWC-R способны сохранять хорошие уплотнительные свойства в масле высокого давления, обеспечивая нормальную работу гидравлической системы. В нефтехимических трубопроводах масляные уплотнения используются для труб, транспортирующих среды высокого давления, такие как нефть и газ. Они могут эффективно предотвращать утечку среды и обеспечивать безопасность производства.
Принцип: Для широких канавок LWC - R-образное пружинное армированное масляное уплотнение из PTFE предназначено для поддержания стабильного состояния уплотнения в широких канавках. Эластичность пружины позволяет адаптировать ее к различным размерам канавок, обеспечивая хороший контакт между сальником и стенкой канавки, а также поверхностью вала. В условиях низкого давления масляное уплотнение может обеспечить надежную герметизацию за счет собственных свойств материала и силы предварительного натяжения пружины, и не требует чрезмерного давления для поддержания герметизирующего эффекта.
Применение: Применяется в некоторых системах транспортировки жидкостей низкого давления, таких как система циркуляции охлаждающей воды центрального кондиционера, уплотнительные части городских трубопроводов водоснабжения и дренажа. В этих системах, хотя давление низкое, но ширина канавки может быть больше из-за спецификаций трубопровода и других факторов, LWC - R-образные пружинные армированные PTFE масляные уплотнения могут быть очень хорошо адаптированы к этим рабочим условиям, чтобы обеспечить надежность уплотнения, предотвратить утечку воды или других сред.
Принцип: PTFE обладает превосходной химической стабильностью, практически не вступает в реакцию с химическими веществами и может противостоять эрозии под воздействием различных агрессивных сред. В то же время материал PTFE обладает определенной самосмазывающейся способностью и износостойкостью, а также способен снижать износ абразивов на поверхности сальника в среде с абразивными средами. Коррозионная стойкость пружины также была специально обработана, чтобы гарантировать, что она не ржавеет и не выходит из строя в агрессивной среде, тем самым гарантируя общую эффективность сальника.
Применение: Широко используется в химической, гальванической, очистной и других отраслях промышленности. В химическом производстве, используется для транспортировки различных коррозионных химических растворов, таких как насосы, клапаны и другие уплотнения оборудования; в гальванической промышленности, гальванических резервуаров смесительного оборудования, гальванических растворов транспортировки трубопровода и других частей уплотнения; в системе очистки сточных вод, очистки сточных вод, различных насосов и уплотнений трубопроводов, должны быть LWC - R-образной пружиной усиленные PTFE сальники для противодействия коррозионных веществ в сточных водах и твердых частиц в износе, чтобы обеспечить нормальную работу и срок службы оборудования. В системе очистки сточных вод, все виды насосов и уплотнений трубопроводов нуждаются в LWC-R пружинных армированных PTFE сальниках, чтобы противостоять истиранию коррозионных веществ и твердых частиц в сточных водах, чтобы обеспечить нормальную работу и срок службы оборудования.
Подпружиненные армированные масляные уплотнения из PTFE подходят для статических, вращательных и возвратно-поступательных применений при температурах от криогенных до 250 °C и давлении от вакуума до 100 МПа и могут выдерживать самые суровые коррозионные среды.
Эти манжеты сочетают в себе «U»-образную пружину, наклонную спиральную пружину или спиральную пружину с уплотнительным корпусом из PTFE или UHMWPE для достижения одного из самых эффективных и универсальных методов уплотнения. Пружины из высокопрочной нержавеющей стали обеспечивают прочность и обеспыливание для контроля нагрузки на уплотнение даже при экстремальных температурах, а корпуса уплотнений из PTFE обладают такими известными преимуществами PTFE, как низкое трение, коррозионная стойкость, герметичность и устойчивость к истиранию.
QuanSeaL@
Масляные уплотнения из PTFE и UHMWPE с пружинным армированием подходят для динамических и статических условий, особенно для жестких и экстремальных условий, с которыми не могут справиться эластомерные уплотнения.
Низкое трение при запуске и работе
Почти инертный
Устойчив к старению и хрупкости
Может использоваться для сухого шлифования и абразивных сред
Практически нулевая остаточная деформация при сжатии
5m/sСкорость на поверхности может достигать 5 м/с
| Пружина | U | C | H |
| Нагрузка | Нагрузка, изменяющаяся с деформацией: умеренный уровень | Равномерная нагрузка при деформации | Высокая нагрузка, сопутствующая деформации |
| Диапазон температур | от –100 °F до +600 °F | от –100 °F до +450 °F | от –360 °F до +600 °F |
| Скорость вращения вала | <300 sfpm | <300 sfpm | <10 sfpm |
| Вакуумное давление | Общий вакуум до 3000 psi стандарт, специальные исполнения достигают 10,000 | Общий вакуум до 3000 psi стандарт, специальные исполнения достигают 10,000 | Общий вакуум до 3000 psi стандарт, специальные исполнения достигают 10,000 |
| Другие параметры | Конструкция губчатого уплотнения с чистовым углом может использоваться в абразивных средах. | Существуют стандарты пружин для легких, средних и тяжелых нагрузок | Может применяться в качестве уплотнения для отверстий, валов и плоского уплотнения под давлением |
| Может применяться в качестве уплотнения для отверстий, валов и плоского уплотнения под давлением
|
- | Может применяться в качестве уплотнения для отверстий, валов и плоского уплотнения под давлением | |
| Рекомендуемые области применения | Возвратно-поступательный, для вала и отверстия | Возвратно-поступательный, для вала и отверстия
Режимы работы с экстремальным трением Динамические условия работы, температура ниже 450°F Применимо для малых размеров: диаметр менее 1/2″, толщина интерфейса менее 3/32″ |
Статическое вакуумное уплотнение для валов и отверстий
Эксплуатационные условия ниже −100°F |
Двугубое уплотнение с основной губой, оснащённой пружиной, и пыльником. Рабочие условия: валчание вала в пределах 0,1 – 0,3 мм или в присутствии абразивной среды.
Толщина основной зоны герметизации лепестка усилена, а также предусмотрен антипылевый лепесток.
Однотуловие, губка с усиливающим пружинным элементом Рабочие условия: низкое давление, допустимое колебание оси 0,1 – 0,2 мм, среда с абразивными частицами
Двухгубчатое маслосъемное уплотнение Условия эксплуатации: коррозионная среда, низкое давление, система с низкой утечкой
Однотуловий, увеличение толщины зоны герметизации губки Рабочие условия: С помощью уплотнителя вращающегося вала допускается валovyй валчание в пределах 0,1 – 0,2 мм в присутствии абразивной среды.
Машиностроение основной губки с низким трением Рабочие условия: Коррозионная среда, низкие радиальные силы, высокая скорость, низкое давление
Политетрафторэтиленовое (PTFE) O-образное кольцо представляет собой замкнутое кольцо с кольцевым сечением. Его размеры, как и у резиновых O-колец, определяются внутренним диаметром (ID) и диаметром проволоки (W) (см. схему).
Предварительно сформованная основная губа с пылезащитной губой Эксплуатационные условия:коррозионно-активные среды низкое давление системы с низкой герметизацией.
Условия эксплуатации: широкая канавка, высокое давление, хорошие уплотнительные свойства. Уплотнительное кольцо в основании уплотнения, скошенный внутренний диаметр, U-образное пружинное усиление
Тоннаж головной герметичной губки увеличен, а также есть пылезащитная губка. Условия эксплуатации: низкое давление, коррозионная среда и среда с абразивными частицами
двухлопастная герметизация Рабочие условия: низкое давление, средние и высокие скорости вращения, система с низким уровнем утечек
Рабочие условия: высокое давление, защита от загрязнения, сечение канавки составляет 5 мм и более, о-образное уплотнительное кольцо находится в середине наружного диаметра, внутренний диаметр имеет скос, усиление скользящей пружиной.
Герметизация при высоком давлении, двухтуловие, с металлическим упорным кольцом, с пылезащитной губкой. Рабочие условия: валчание вала в пределах 0,1 – 0,3 мм или в присутствии абразивной среды.
Герметик из ПТФЭ с усилением пружиной Режим эксплуатации: широкая ширина рассечки, высокое давление, защита от загрязнения В уплотнительном элементе кольцо О расположено в корне, на внутреннем диаметре выполнена фаска, усилен пружиной в форме буквы U.
Рабочие условия: Высокое давление, защита от загрязнения, размер сечения канала 5 мм и более, О-образный уплотнитель расположен в середине наружного диаметра, внутренний диаметр имеет фаску, усиление с помощью U-образной пружины.
Высокодавляющая герметизация с двумя лепестками с металлическим упорным кольцом.
Двугубое уплотнение с основной губой, оснащённой пружиной, и пыльником. Рабочие условия: валчание вала в пределах 0,1 – 0,3 мм или в присутствии абразивной среды.
Толщина основной зоны герметизации лепестка усилена, а также предусмотрен антипылевый лепесток.
Однотуловие, губка с усиливающим пружинным элементом Рабочие условия: низкое давление, допустимое колебание оси 0,1 – 0,2 мм, среда с абразивными частицами
Двухгубчатое маслосъемное уплотнение Условия эксплуатации: коррозионная среда, низкое давление, система с низкой утечкой
Однотуловий, увеличение толщины зоны герметизации губки Рабочие условия: С помощью уплотнителя вращающегося вала допускается валovyй валчание в пределах 0,1 – 0,2 мм в присутствии абразивной среды.
Машиностроение основной губки с низким трением Рабочие условия: Коррозионная среда, низкие радиальные силы, высокая скорость, низкое давление
