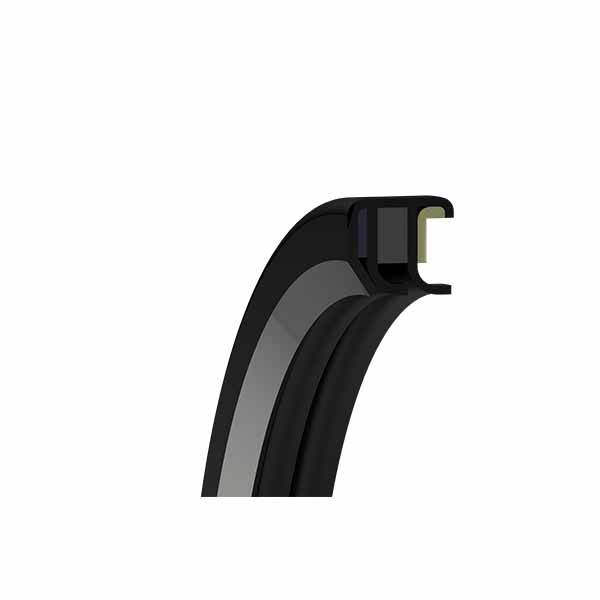

Губчатое уплотнение вращающегося вала DLSP
Двухлипучное уплотнение, основная липучка с пружиной
Условия эксплуатации: Допускается биение вала 0,1–0,3 мм, наличие абразивной среды.
Описание
маркер
DLSH
Двухлипучное уплотнение, основная липучка с пружиной
Условия эксплуатации: Допускается биение вала 0,1–0,3 мм, наличие абразивной среды.
Показательные преимущества
Высокая герметичность: Способность выдерживать давление до 3 МПа, эффективно предотвращая утечку абразивной среды. Даже при биении вала 0,1–0,3 мм сохраняется отличное состояние герметичности.
Износостойкость: Материал ПТФЭ обладает хорошими износостойкими свойствами. Благодаря своей самолиubricating свойствам он снижает износ от трения с валом. Даже в тяжелых рабочих условиях с абразивной средой он продлевает срок службы уплотнителя.
Химическая стабильность: способна противостоять воздействию различных химических веществ, подходит для использования в различных рабочих средах с абразивными компонентами разного химического характера.
Составные особенности
Металлический корпус: обеспечивает хорошее обеспечение и стабильность, способен адаптироваться к различным условиям установки и давлениям, гарантирует точность формы и положения уплотнителя во время работы.
Двухлипучное уплотнение из ПТФЭ: Материал ПТФЭ (полиитетрафторэтилен) обладает превосходной химической стабильностью, он может противостоять воздействию почти всех химических веществ, таких как сильные кислоты, щелочи и сильные окислители. Имеет высокую термостабильность, с рабочим диапазоном температур от -200 °C до +300 °C. Имеет чрезвычайно низкий коэффициент трения, равный всего 0,02, что позволяет снизить потери энергии. Также он обладает превосходными самоликивающими свойствами, и его поверхность практически не прилипает к каким - либо вязким веществам.
Двухлипучная конструкция уплотнения образует двухуровневую систему защиты. По сравнению с однолипучным уплотнителем, она более эффективно предотвращает утечку жидкости и проникновение загрязнителей, что усиливает эффект герметизации и способность к защите от загрязнений.
Основная губа с пружиной: Пружина обеспечивает дополнительное усилие, позволяя основной губе плотнее прилегать к поверхности вала. Это гарантирует отличные герметизирующие свойства в различных условиях эксплуатации, включая случаи с биением вала. Пружина также компенсирует изменения зазора уплотнения, вызванные износом или незначительным смещением вала.
Области применения-химическая промышленность
Уплотнение вала мешалки реактора: В химических реакторах вал мешалки вращается с высокой скоростью, при этом внутри реактора могут присутствовать агрессивные среды, такие как сильные кислоты и щелочи, а также твердые частицы реагентов или катализаторов, которые являются абразивными. Металлический сальник с PTFE (DLSP-образный двухгубчатый сальник) способен эффективно предотвращать утечку таких сред даже при наличии биения вала, обеспечивая безопасность и стабильность процесса реакции.
Уплотнение насосов для перекачки химических материалов: Используется в насосах, предназначенных для перекачки коррозионных и абразивных химических материалов, таких как шламовые насосы, растворные насосы и другие. В процессе работы таких насосов вал может подвергаться биению из-за различных факторов, а перекачиваемые материалы могут содержать большое количество твердых частиц и других абразивных сред. Данное уплотнение отлично адаптируется к таким условиям эксплуатации, обеспечивая герметичность насоса, предотвращая утечку материалов, что позволяет избежать загрязнения окружающей среды и повреждения оборудования.
Области применения-отрасль добывающей промышленности
Уплотнение дробилки для горной промышленности: Во время работы дробилки ее вращающийся вал подвергается значительным ударным нагрузкам и вибрациям, а также контактирует с большим количеством абразивных сред, таких как частицы руды. Металлический сальник с PTFE (DLSP-образный двухгубчатый сальник) эффективно предотвращает утечку рудной пыли и смазочного масла даже при наличии биения вала, защищая подшипники и другие компоненты от загрязнения, что продлевает срок службы оборудования.
Уплотнение шахтного подъемника: В процессе работы приводной вал подъемника также подвергается некоторому биению, а окружающая среда содержит большое количество абразивных частиц, таких как рудная пыль. Данный сальник может использоваться для уплотнения подъемника, предотвращая утечку смазочного масла во внешнюю среду и блокируя попадание рудной пыли внутрь оборудования, что обеспечивает стабильную работу подъемника.
Области применения-отрасль строительной техники
Уплотнение вала бетономешалки: В процессе перемешивания вал бетономешалки контактирует с абразивными материалами, такими как песок и гравий, содержащимися в бетонной смеси. Кроме того, из-за неравномерности перемешивания вал может подвергаться биению. Металлический сальник с PTFE (DLSP-образный двухгубчатый сальник) обеспечивает надежное уплотнение вала, предотвращая утечку бетонной смеси и гарантируя стабильную работу бетономешалки.
Уплотнение растворного насоса:При перекачке раствора песок и другие частицы в составе смеси обладают абразивными свойствами, а вал насоса может подвергаться биению во время работы. Данный сальник может использоваться для уплотнения вала растворного насоса, обеспечивая надежную герметичность, повышая эффективность и надежность работы насоса.
Герметик с лепестковым уплотнителем на основе Полиетрафторэтилена (ПТФЭ) под названием "Квантовый герметик" был впервые произведен в 2000 году.
Данный герметик разработан с целью устранения недостатков традиционных уплотнителей с лепестками из эластомеров и механических поверхностных уплотнений.
Герметик с лепестковым уплотнителем на основе ПТФЭ "Квантовый герметик" может быть применен в экстремальных рабочих условиях, включая крайние температуры, коррозийные среда, высокие линейные скорости поверхности, высокие давления и условия с недостаточной смазкой.
Преимущества лепестковых герметиков для вращающихся валов
Герметик с лепестковым уплотнителем "Квантовый герметик" обеспечивает значительное улучшение характеристик по сравнению с уплотнителями с лепестками из эластомеров. При этом его стоимость значительно ниже, чем стоимость механических уплотнений.
Герметик с лепестковым уплотнителем "Квантовый герметик" обеспечивает существенное повышение технических характеристик по сравнению с традиционными уплотнителями с лепестками из эластомеров. В то же время его себестоимость значительно ниже, чем у механических уплотнений. Это позволяет инженерам и дизайнерам выбирать более эффективные и экономически целесообразные решения в проектировании систем с герметизациями.
Низкое коэффициент трения: Генерирует меньший момент крутящего момента, меньшую тепловую энергию и требует меньшей электрической мощности.
Может долговременно применяться в сухих или абразивно-агрессивных средах, эффективно снижая коэффициент трения и вязкость.
Показывает высокую устойчивость к коррозии в разнообразных средах. Максимальная линейная скорость поверхности достигает 35 м/с. Диапазон рабочих температур составляет от -100 до +250 °С. В состоянии выдерживать давление до 6 МПа. Предназначен для использования в пищевой промышленности и фармацевтической отрасли, где строгие требования к безопасности и чистоте продукции.
Oбласти применения
Применяется в химической промышленности, авиационной и космической промышленности, военной сфере, автомобильной промышленности, пищевой промышленности, фармацевтической отрасли и других областях. Кроме того, может быть использован в промышленном оборудовании, таком как оборудование для бумагоизготовления, радарное оборудование, оборудование для полировки и прессования, перемешивающее оборудование и т.д.
Губчатое уплотнение вращающегося вала
