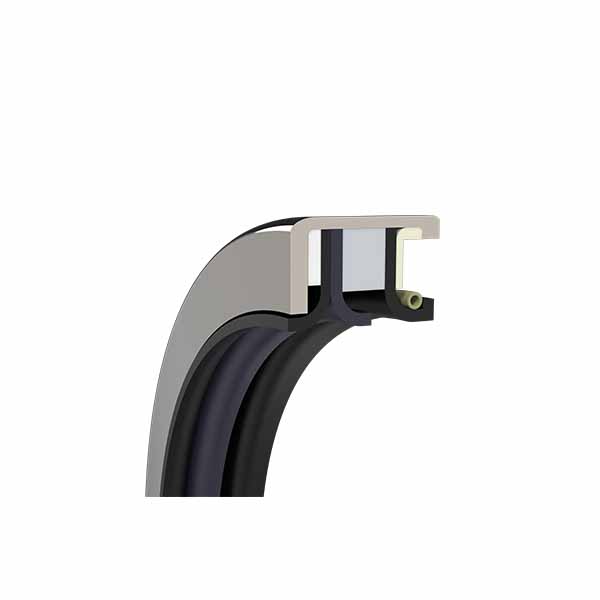

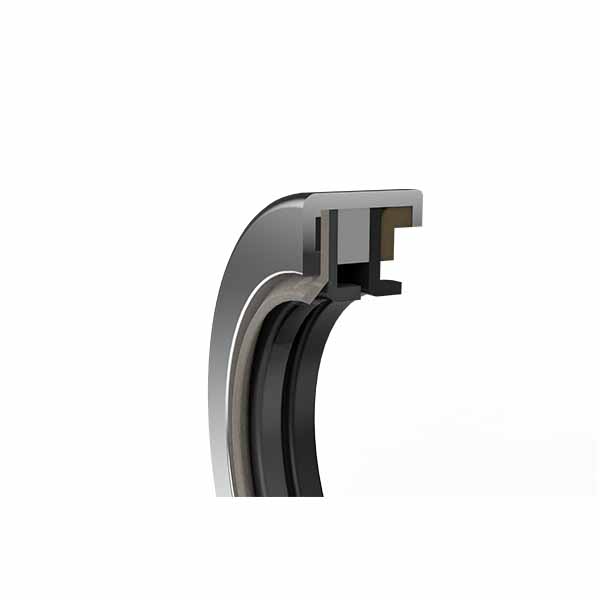

Губчатое уплотнение вращающегося вала TRIPP
Двугубое уплотнение с основной губой, оснащённой пружиной, и пыльником.
Рабочие условия: валчание вала в пределах 0,1 – 0,3 мм или в присутствии абразивной среды.
Описание
маркер
TRIPP
Двугубое уплотнение с основной губой, оснащённой пружиной, и пыльником.
Рабочие условия: валчание вала в пределах 0,1 - 0,3 мм или в присутствии абразивной среды.
Конструктивные особенности
Основная губа с пружиной: Пружина обеспечивает постоянное радиальное усилие для основной губы, что позволяет ей всегда поддерживать плотный контакт с поверхностью вала. Даже при биении вала или изменении рабочих условий это гарантирует эффективность уплотнения, повышая динамические характеристики уплотнительного элемента.
Пыльник: Расположен на внешней стороне уплотнительного элемента и эффективно предотвращает попадание пыли, грязи, влаги и других загрязнений внутрь системы уплотнения. Защищает основную губу и поверхность вала от износа и коррозии, продлевая срок службы уплотнительного элемента и оборудования.
Металлический корпус: Выполняет функцию поддержки и фиксации, усиливая общую прочность и стабильность уплотнительного элемента. Это позволяет ему лучше выдерживать рабочее давление и внешние ударные нагрузки, обеспечивая надежное уплотнение в сложных рабочих условиях.
Двугубое уплотнение TRIPP: Двугубая структура создает двойную линию защиты. Основная губа выполняет главную функцию уплотнения, плотно прилегая к поверхности вала и предотвращая утечку среды. Вспомогательная губа усиливает герметичность, повышая надежность уплотнения, а также выполняет амортизирующую функцию, снижая давление и износ основной губы.
Назначение
Промышленное оборудование: В различных насосах, компрессорах, редукторах и других устройствах используется для уплотнения вращающихся валов, предотвращая утечку смазочного масла и попадание внешних загрязнений, обеспечивая нормальную работу оборудования и чистоту системы смазки. Например, в химических насосах, перекачивающих коррозионные среды с частицами, такие уплотнения эффективно сопротивляются воздействию агрессивных сред и абразивному износу, гарантируя герметичность и долговечность насоса.
Гидравлические и пневматические системы: Часто используется для уплотнения штоков гидравлических и пневматических цилиндров, предотвращая утечку гидравлического масла или сжатого воздуха, а также защищая систему от попадания пыли, влаги и других загрязнений, которые могут повлиять на производительность и стабильность системы. Например, в гидравлических системах строительной техники, работающих в сложных условиях и при частом движении штока, уплотнение TRIPP с металлическим корпусом из PTFE надежно обеспечивает герметичность системы, повышая эффективность и надежность оборудования.
Автомобильная промышленность: Может использоваться в сальниках коленчатого вала двигателя, коробки передач и других узлах автомобиля, предотвращая утечку масла и попадание внешних загрязнений внутрь двигателя или коробки передач. Это обеспечивает нормальную работу системы передачи мощности, повышая общую производительность и надежность автомобиля.
Пищевая, напиточная и фармацевтическая промышленность: Благодаря нетоксичности и высокой гигиеничности материала PTFE, такие уплотнения могут использоваться в оборудовании для переработки пищевых продуктов, напитков и фармацевтических препаратов для уплотнения вращающихся валов. Они обеспечивают герметичность, одновременно соответствуя строгим требованиям к гигиене и безопасности, предотвращая загрязнение продукции.
Другие области: В специальных условиях, где требуется высокая герметичность и износостойкость, таких как аэрокосмическая промышленность, судостроение, возобновляемая энергетика, эти уплотнения также играют важную роль. Например, в топливных системах авиационных двигателей они используются для уплотнения вращающихся компонентов, обеспечивая безопасную и надежную работу топливной системы.
Герметик с лепестковым уплотнителем на основе Полиетрафторэтилена (ПТФЭ) под названием "Квантовый герметик" был впервые произведен в 2000 году.
Данный герметик разработан с целью устранения недостатков традиционных уплотнителей с лепестками из эластомеров и механических поверхностных уплотнений.
Герметик с лепестковым уплотнителем на основе ПТФЭ "Квантовый герметик" может быть применен в экстремальных рабочих условиях, включая крайние температуры, коррозийные среда, высокие линейные скорости поверхности, высокие давления и условия с недостаточной смазкой.
Преимущества лепестковых герметиков для вращающихся валов
Герметик с лепестковым уплотнителем "Квантовый герметик" обеспечивает значительное улучшение характеристик по сравнению с уплотнителями с лепестками из эластомеров. При этом его стоимость значительно ниже, чем стоимость механических уплотнений.
Герметик с лепестковым уплотнителем "Квантовый герметик" обеспечивает существенное повышение технических характеристик по сравнению с традиционными уплотнителями с лепестками из эластомеров. В то же время его себестоимость значительно ниже, чем у механических уплотнений. Это позволяет инженерам и дизайнерам выбирать более эффективные и экономически целесообразные решения в проектировании систем с герметизациями.
Низкое коэффициент трения: Генерирует меньший момент крутящего момента, меньшую тепловую энергию и требует меньшей электрической мощности.
Может долговременно применяться в сухих или абразивно-агрессивных средах, эффективно снижая коэффициент трения и вязкость.
Показывает высокую устойчивость к коррозии в разнообразных средах. Максимальная линейная скорость поверхности достигает 35 м/с. Диапазон рабочих температур составляет от -100 до +250 °С. В состоянии выдерживать давление до 6 МПа. Предназначен для использования в пищевой промышленности и фармацевтической отрасли, где строгие требования к безопасности и чистоте продукции.
Oбласти применения
Применяется в химической промышленности, авиационной и космической промышленности, военной сфере, автомобильной промышленности, пищевой промышленности, фармацевтической отрасли и других областях. Кроме того, может быть использован в промышленном оборудовании, таком как оборудование для бумагоизготовления, радарное оборудование, оборудование для полировки и прессования, перемешивающее оборудование и т.д.
