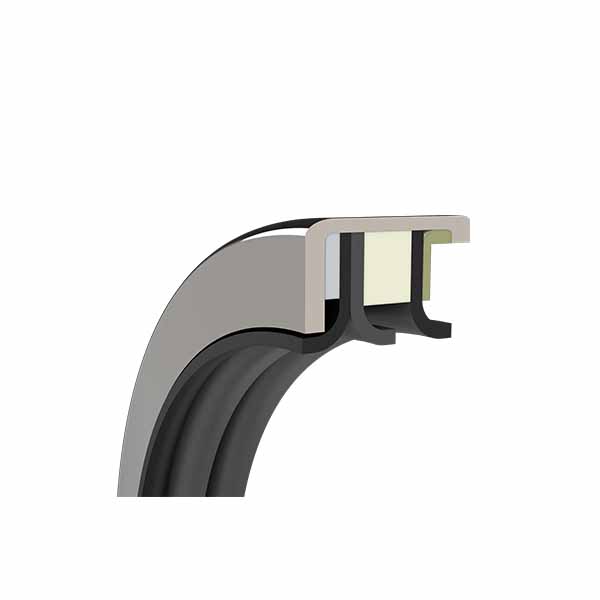

Губчатое уплотнение вращающегося вала TRIL
Двугубое уплотнение с основной губой, оснащенной пружиной, и пыльником.
Условия эксплуатации: биение вала 0,1–0,3 мм или абразивные среды.
Описание
маркер
TRIL
Двугубое уплотнение с основной губой, оснащенной пружиной, и пыльником.
Условия эксплуатации: биение вала 0,1–0,3 мм или абразивные среды.
Конструктивные особенности
Условия биения вала: При биении вала в диапазоне 0,1–0,3 мм конструкция основной губы с пружиной обеспечивает постоянное плотное прилегание уплотнительной губы к поверхности вала. Пружина автоматически регулирует давление уплотнительной губы в зависимости от биения вала, гарантируя надежное уплотнение даже при вибрации и эффективно предотвращая утечку среды.
Условия работы с абразивными средами: Материал PTFE обладает высокой износостойкостью, а двухгубое уплотнение с пыльником обеспечивает двойную защиту. Пыльник предотвращает попадание внешних абразивных частиц внутрь уплотнения, а основная губа, благодаря износостойкости PTFE и давлению пружины, защищает уплотнительные поверхности от износа при контакте с валом, обеспечивая долговременную эффективность уплотнения.
Назначение
Система двигателя: Используется для уплотнения вращающихся деталей, таких как коленчатый вал и распределительный вал двигателя, предотвращая утечку моторного масла. Также способно выдерживать вибрации, возникающие в процессе работы двигателя, и незначительное биение вала, обеспечивая нормальную работу системы смазки двигателя.
Система трансмиссии: В автомобильных коробках передач используется для уплотнения вращающихся валов, предотвращая утечку трансмиссионного масла и обеспечивая смазку и эффективность передачи внутри коробки передач. Способно адаптироваться к различным режимам движения вала в процессе переключения передач.
Насосное оборудование: В различных центробежных насосах, шестеренчатых насосах и других типах насосов используется для уплотнения зазора между валом насоса и корпусом, предотвращая утечку перекачиваемой жидкой среды. Обеспечивает эффективное уплотнение как при перекачивании загрязненной воды с мелкими частицами, так и при работе с коррозионными химическими жидкостями.
Компрессоры: В вращающихся узлах компрессоров, таких как вал винтового компрессора или коленчатый вал поршневого компрессора, обеспечивает эффективное уплотнение смазочного масла и сжатого газа, предотвращая утечку масла и газа. Это повышает эффективность и стабильность работы компрессора.
Гидравлические цилиндры: Используется для уплотнения штока гидравлического цилиндра, предотвращая утечку гидравлического масла и обеспечивая стабильность давления и точность движения цилиндра. Конструкция с пыльником эффективно предотвращает попадание пыли, песка и других загрязнений внутрь цилиндра, защищая поршень и гильзу от износа.
Пневматические элементы: В пневматических двигателях, пневматических цилиндрах и других пневматических элементах используется для уплотнения вращающихся валов и штоков, обеспечивая герметичность сжатого воздуха и нормальную работу пневматических устройств. Адаптируется к различным рабочим условиям.
Реакторы: Используется для уплотнения вала мешалки реактора, предотвращая утечку химических веществ из реактора. Способно выдерживать высокие температуры, давление и воздействие агрессивных химических сред внутри реактора, обеспечивая безопасное проведение химических реакций.
Транспортные трубопроводы: В местах вращающихся соединений трубопроводов для транспортировки химических веществ используется для герметизации жидкостей внутри трубопровода, предотвращая утечки. Обеспечивает надежное уплотнение для трубопроводов, транспортирующих коррозионные, токсичные и другие опасные химические вещества.
Герметик с лепестковым уплотнителем на основе Полиетрафторэтилена (ПТФЭ) под названием "Квантовый герметик" был впервые произведен в 2000 году.
Данный герметик разработан с целью устранения недостатков традиционных уплотнителей с лепестками из эластомеров и механических поверхностных уплотнений.
Герметик с лепестковым уплотнителем на основе ПТФЭ "Квантовый герметик" может быть применен в экстремальных рабочих условиях, включая крайние температуры, коррозийные среда, высокие линейные скорости поверхности, высокие давления и условия с недостаточной смазкой.
Преимущества лепестковых герметиков для вращающихся валов
Герметик с лепестковым уплотнителем "Квантовый герметик" обеспечивает значительное улучшение характеристик по сравнению с уплотнителями с лепестками из эластомеров. При этом его стоимость значительно ниже, чем стоимость механических уплотнений.
Герметик с лепестковым уплотнителем "Квантовый герметик" обеспечивает существенное повышение технических характеристик по сравнению с традиционными уплотнителями с лепестками из эластомеров. В то же время его себестоимость значительно ниже, чем у механических уплотнений. Это позволяет инженерам и дизайнерам выбирать более эффективные и экономически целесообразные решения в проектировании систем с герметизациями.
Низкое коэффициент трения: Генерирует меньший момент крутящего момента, меньшую тепловую энергию и требует меньшей электрической мощности.
Может долговременно применяться в сухих или абразивно-агрессивных средах, эффективно снижая коэффициент трения и вязкость.
Показывает высокую устойчивость к коррозии в разнообразных средах. Максимальная линейная скорость поверхности достигает 35 м/с. Диапазон рабочих температур составляет от -100 до +250 °С. В состоянии выдерживать давление до 6 МПа. Предназначен для использования в пищевой промышленности и фармацевтической отрасли, где строгие требования к безопасности и чистоте продукции.
Oбласти применения
Применяется в химической промышленности, авиационной и космической промышленности, военной сфере, автомобильной промышленности, пищевой промышленности, фармацевтической отрасли и других областях. Кроме того, может быть использован в промышленном оборудовании, таком как оборудование для бумагоизготовления, радарное оборудование, оборудование для полировки и прессования, перемешивающее оборудование и т.д.
